Redutor Planetário Nema 34 4:1 HPS90-L1-R14 - Alta Precisão - Folga <=10 Arcmin

Redutor Planetário para Motor de Passo Nema 34 HPS90-L1-R14, Redução 4:1, Torque Nominal 80 N·m

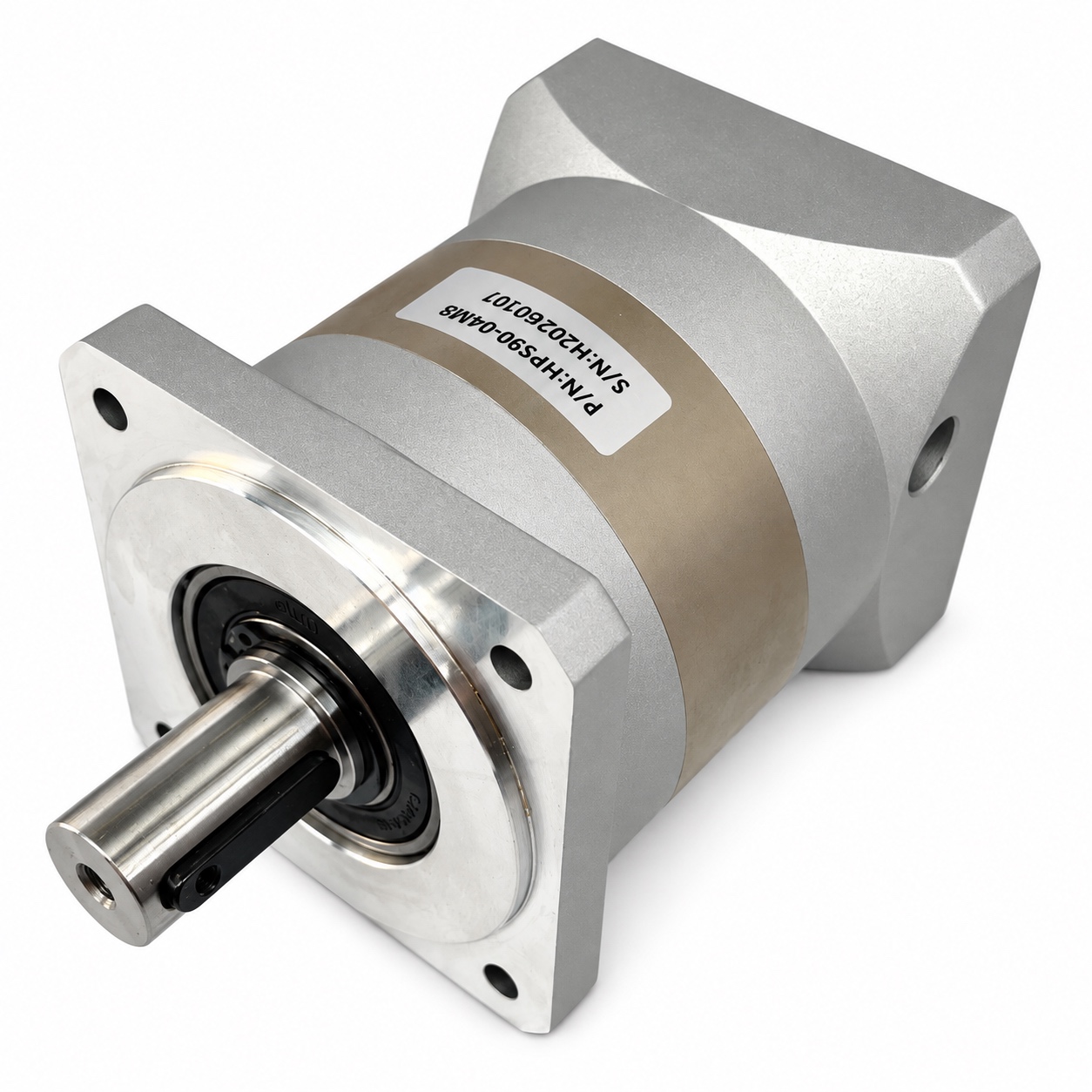

O Redutor Planetário HPS90-L1-R14, identificado na etiqueta como HPS90-04MB, possui relação de redução 4:1 e torque nominal de saída de 80 N·m. É destinado à integração com motores de passo Nema 34 com eixo de 14 mm e dimensões de montagem compatíveis, em mecanismos que precisam combinar menor velocidade de saída e maior torque disponível.

A cada quatro voltas do motor, o eixo de saída realiza uma volta. Com eficiência informada de 96%, folga angular de até 10 minutos de arco e eixo de saída de 20 mm com chaveta, pode ser utilizado em sistemas de posicionamento, máquinas CNC e projetos de automação. Possui proteção IP54 e lubrificação permanente conforme o datasheet.

Características do Produto:

• Referência: HPS90-L1-R14
• Modelo na etiqueta e na tabela da versão 4:1: HPS90-04MB
• Tipo: redutor planetário
• Aplicação: motor de passo Nema 34 com medidas de montagem compatíveis
• Relação de redução: 4:1
• Rotação de saída: 1/4 da rotação de entrada
• Torque nominal de saída: 80 N·m
• Torque de parada súbita informado: 160 N·m (2 vezes o nominal; não corresponde ao torque de operação contínua)
• Eficiência de transmissão informada: 96%
• Folga angular (backlash): ≤ 10 minutos de arco, aproximadamente 0,167°
• Rotação nominal de entrada: 3.000 rpm
• Rotação máxima de entrada: 6.000 rpm
• Carga radial informada: 1.000 N
• Carga axial informada: 800 N
• Grau de proteção: IP54
• Lubrificação: permanente
• Posição de montagem: livre, conforme o datasheet
• Vida útil média informada: 20.000 horas
• Peso informado: 2,9 kg

Dimensões de Entrada - Acoplamento ao Motor:

• Eixo do motor previsto no desenho: Ø14 mm × 40 mm de comprimento
• Furo de acoplamento do redutor: Ø14 mm, com tolerância de 0 a +0,03 mm
• Encaixe de centragem do motor: Ø73 mm × 3 mm
• Furação de fixação: 4 roscas M5, com profundidade de 12 mm
• Distância entre centros dos furos: 69,6 × 69,6 mm

Dimensões de Saída e Corpo:

• Eixo de saída: Ø20 mm
• Comprimento da ponta cilíndrica de saída: 35 mm
• Projeção total do eixo a partir da face da flange: 40 ± 0,5 mm
• Chaveta de saída: 6 mm de largura × 30 mm de comprimento, tipo A, com extremidades arredondadas
• Rosca axial na ponta do eixo de saída: M6, com profundidade de 16 mm
• Ressalto de centragem da saída: Ø80 mm × 3 mm
• Fixação na flange de saída: 4 furos passantes de Ø6,5 mm, distribuídos em círculo de Ø100 mm
• Flanges quadradas: 90 × 90 mm
• Comprimento do corpo, sem a projeção do eixo: 110 ± 0,5 mm
• Comprimento total nominal, incluindo o eixo: 150 mm

Torque e Dimensionamento:
Os 80 N·m representam a capacidade nominal de saída do redutor. O torque efetivamente disponível depende do torque fornecido pelo motor na rotação de trabalho. Considerando a relação 4:1 e a eficiência informada de 96%, a estimativa é: torque de saída ≈ torque de entrada × 3,84, respeitando a capacidade nominal do redutor e os demais limites do conjunto.

As rotações de 3.000 e 6.000 rpm são especificações da entrada do redutor; o motor e o acionamento também devem ser dimensionados para a velocidade e a carga da aplicação.

Aplicações:

• Sistemas de movimentação de máquinas CNC
• Mecanismos de posicionamento e indexação
• Dispositivos de alimentação de peças
• Projetos de transmissão mecânica e automação

Compatibilidade:
A identificação Nema 34 deve ser conferida em conjunto com o diâmetro e o comprimento do eixo, o encaixe de centragem e a furação do motor. Compare essas medidas com o desenho técnico antes da montagem. Para projetar peças de acoplamento, consulte também as tolerâncias indicadas no desenho.

Especificações conforme o desenho HPS90-L1MB, revisão A4.0, e a linha HPS90-04MB, relação 4:1, da tabela de torque. Os valores de vida útil e de desempenho dependem das condições de operação.

Itens Inclusos:
01 Redutor Planetário HPS90-L1-R14 (HPS90-04MB) com Relação de Redução 4:1
