Redutor planetário para motor de passo NEMA 23 HPS60-L1SW-R8 - Redução 4:1

O Redutor Planetário HPS60-L1SW-R8 é indicado para projetos que precisam reduzir a velocidade e aumentar o torque disponível na saída de um motor de passo NEMA 23 com eixo de 8 mm e interface de montagem compatível. Possui eixo de saída de 14 mm com chaveta, flanges de 60 × 60 mm e lubrificação permanente, sendo uma opção para mecanismos de máquinas CNC, posicionamento e automação.

A relação de redução 4:1 significa que o motor realiza quatro voltas para cada volta do eixo de saída. Por exemplo, a 1.000 rpm na entrada, a saída gira a 250 rpm. A eficiência a plena carga informada no datasheet é de 96%.

Características do Produto:

Modelo: HPS60-L1SW-R8.

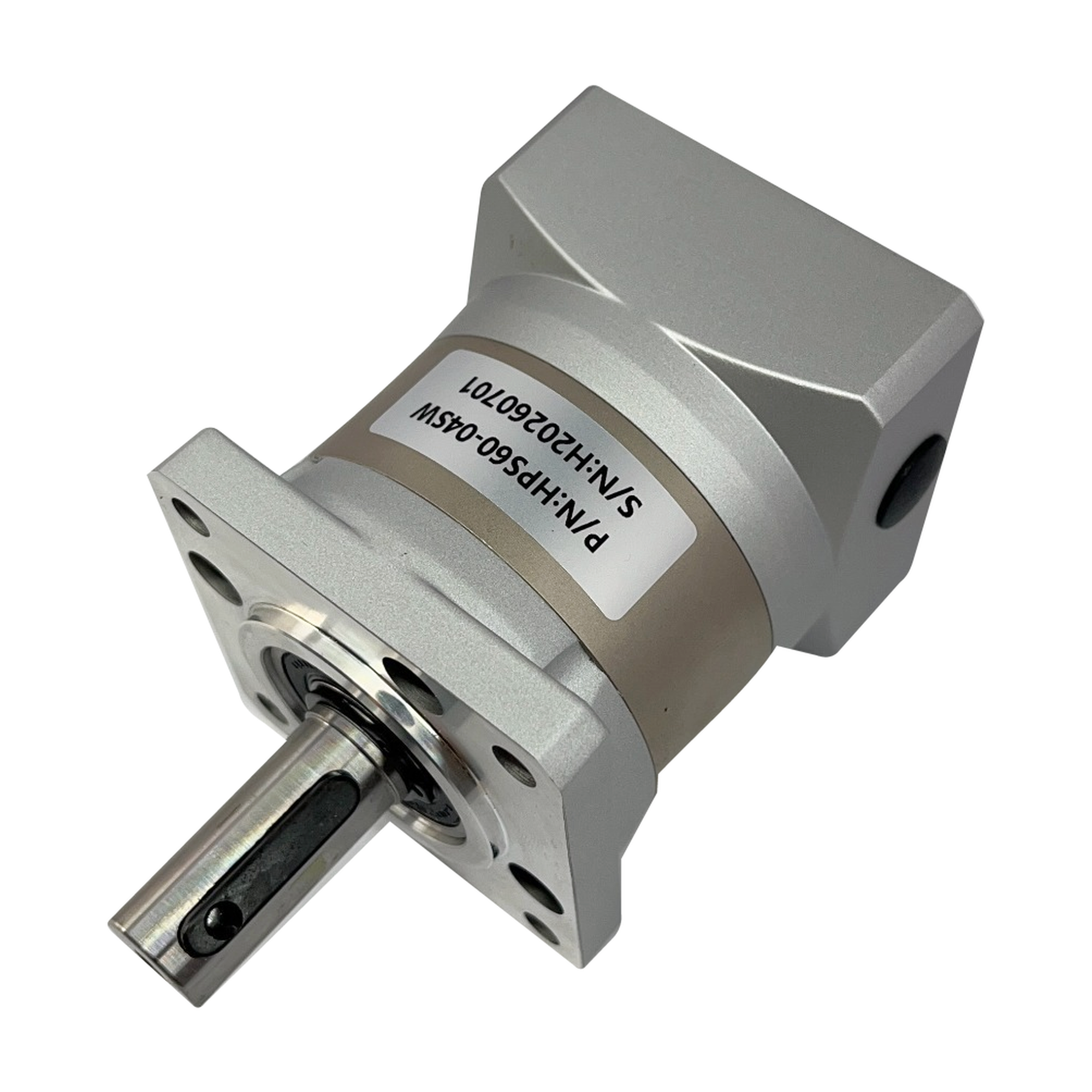

Identificação na etiqueta: HPS60-04SW, correspondente à versão 4:1.
Tipo: redutor planetário.
Aplicação: motor de passo NEMA 23 com interface mecânica compatível.
Relação de redução: 4:1.
Rotação de saída: 1/4 da rotação de entrada.
Torque nominal de saída do redutor: 25 N·m.
Torque de parada súbita: 50 N·m (2 × o torque nominal; não é torque de operação contínua).
Folga angular: ≤15 arcmin (minutos de arco), equivalente a ≤0,25°.
Eficiência a plena carga: 96%.
Rotação nominal de entrada do redutor: 3.000 rpm.
Rotação máxima de entrada do redutor: 6.000 rpm.
Força radial informada: 400 N.
Força axial informada: 230 N.
Grau de proteção: IP54.
Lubrificação: permanente.
Posição de montagem: qualquer orientação.
Massa informada: 0,85 kg.
Vida útil média informada no datasheet: 20.000 horas, sujeita às condições de utilização.

Dimensões e Montagem:

Interface para eixo do motor: diâmetro nominal de 8 mm, com comprimento de referência de 30 mm.
Centragem do motor: diâmetro nominal de 38,1 mm, com ressalto de referência de 2 mm.
Fixação ao motor: 4 furos roscados M4, com profundidade de 10 mm.
Eixo de saída: diâmetro nominal de 14 mm, com chaveta paralela de 5 mm de largura.
Centragem da flange de saída: diâmetro nominal de 40 mm.
Fixação da flange de saída: 4 furos passantes de 5,5 mm.
Dimensões das flanges: 60 × 60 mm.
Distância entre centros dos furos: 47,14 × 47,14 mm.
Comprimento do corpo: 73,5 ± 0,5 mm, conforme desenho dimensional.

Compatibilidade e Dimensionamento:
Confira o diâmetro e o comprimento do eixo do motor, o ressalto de centragem, a furação e as tolerâncias do desenho dimensional antes da montagem. A designação NEMA 23, isoladamente, não garante compatibilidade com todas as versões de motor.

Os 25 N·m representam a capacidade nominal de saída do redutor. O torque efetivamente disponível depende do torque do motor na rotação de trabalho, da relação de redução e das perdas da transmissão. As rotações informadas são especificações do redutor; o conjunto também deve respeitar os limites do motor, do acionamento e da carga.

Aplicações:

Sistemas de movimentação de máquinas CNC.
Mesas de posicionamento e mecanismos de indexação.
Dispositivos de alimentação de peças.
Projetos de transmissão mecânica e automação.

Itens Inclusos:
01 Redutor planetário HPS60-L1SW-R8, versão HPS60-04SW, com relação de redução 4:1.

Motor de passo não incluso.
