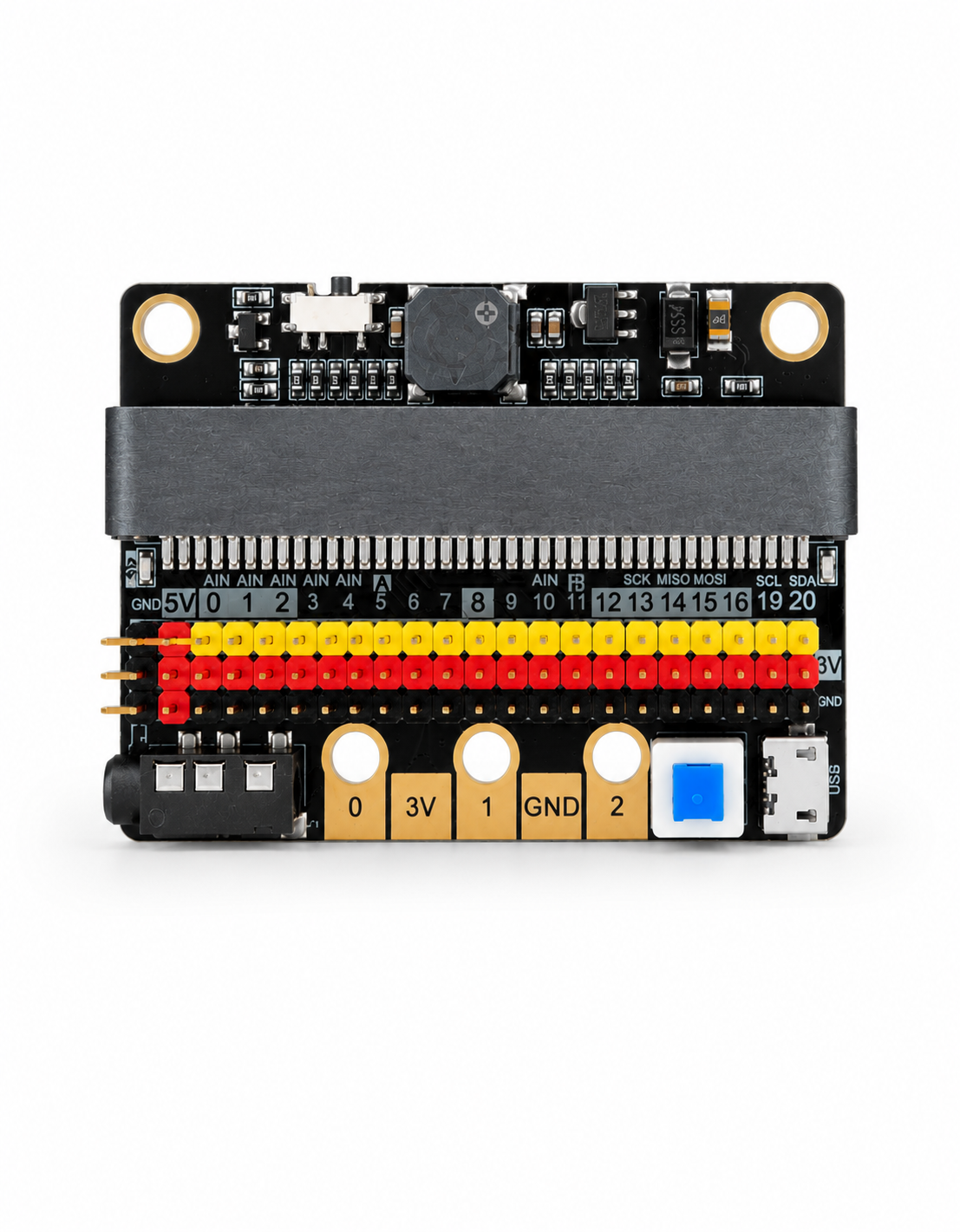

Placa de Expansão IOBIT V2 para Microbit

A Placa de Expansão IOBIT V2.0 para micro:bit foi desenvolvida para facilitar a conexão de sensores, servos e outros módulos eletrônicos aos pinos da placa BBC micro:bit. Seu conector horizontal e o formato compacto tornam o acesso às entradas e saídas mais prático, sendo uma ótima opção para prototipagem, robótica e projetos educacionais.

Os pinos são disponibilizados em conectores de passo padrão de 2,54 mm e organizados em conjuntos de três vias, com identificação por cores para sinal, alimentação e GND. A placa também reproduz os cinco contatos maiores do micro:bit, permitindo o uso de garras jacaré, e conta com dois furos compatíveis com pinos de montagem LEGO.

A versão 2.0 pode ser alimentada pelo próprio micro:bit ou por uma fonte externa de 5V através da porta Micro USB. Com alimentação externa, disponibiliza interfaces de 3,3V e 5V e maior capacidade para módulos que exigem mais corrente, respeitando o limite máximo de 1A. Para maior segurança, possui fusível rearmável contra sobrecorrente e curto-circuito.

Além das conexões de expansão, a IOBIT V2.0 possui buzzer integrado ligado ao pino P0 por meio de uma chave, permitindo reproduzir sons diretamente com os blocos de música do MakeCode. A interface de áudio de 3,5 mm possibilita conectar um dispositivo de áudio compatível ao sinal do P0.

Características do Produto:
• Modelo: IOBIT V2.0
• Tipo: Placa de expansão de entradas e saídas para micro:bit
• Compatibilidade: BBC micro:bit V1 e V2
• Conexão: Encaixe horizontal para o conector de borda do micro:bit
• Expansão: Pinos de I/O disponibilizados em conectores de passo 2,54 mm
• Interface de 3 pinos: Sinal, alimentação de 3,3V ou 5V e GND, identificados por cores
• Tensão de operação: 3,3V ou 5V
• Alimentação: Pelo micro:bit ou por fonte externa de 5V via Micro USB
• Corrente máxima com alimentação externa: 1A
• Proteção: Fusível rearmável de 1A contra sobrecorrente e curto-circuito
• Buzzer: Integrado, conectado ao pino P0 e controlado por chave liga/desliga
• Interface de áudio: Conector de 3,5 mm associado ao sinal de áudio do pino P0
• I2C: Pinos P19 e P20
• Contatos ampliados: 5 contatos no padrão do micro:bit para uso com garras jacaré
• Fixação: 2 furos compatíveis com pinos LEGO, com espaçamento aproximado de 48 mm
• Dimensões: 57 x 44 x 12 mm
• Programação: Utiliza os recursos de pinos do próprio micro:bit, com suporte a MakeCode e KittenBlock

Aplicações Comuns:
Projetos educacionais e atividades STEM
Prototipagem com sensores e atuadores
Robótica com micro:bit
Acionamento de pequenos servomotores
Experimentos com sinais digitais e analógicos
Projetos sonoros com buzzer ou saída de áudio

Atenção:
Ao alimentar a expansão somente pelo micro:bit, a corrente disponível para periféricos é inferior a 200mA. Não conecte motores DC, servos de alto torque ou outras cargas de alta corrente nessa condição. Com alimentação externa de 5V, respeite o limite máximo de 1A da porta USB e do circuito de proteção.

Módulos de 5V devem ser utilizados somente quando a placa estiver alimentada por uma fonte externa de 5V. Para usar o P0 como entrada ou saída comum, desligue a chave do buzzer. Os pinos P19 e P20 são reservados à comunicação I2C.

Itens Inclusos:
• 01 Placa de Expansão IOBIT V2.0 para micro:bit

Observação: Não acompanha placa micro:bit, cabo USB, fonte de alimentação, sensores, servomotores ou demais acessórios.
