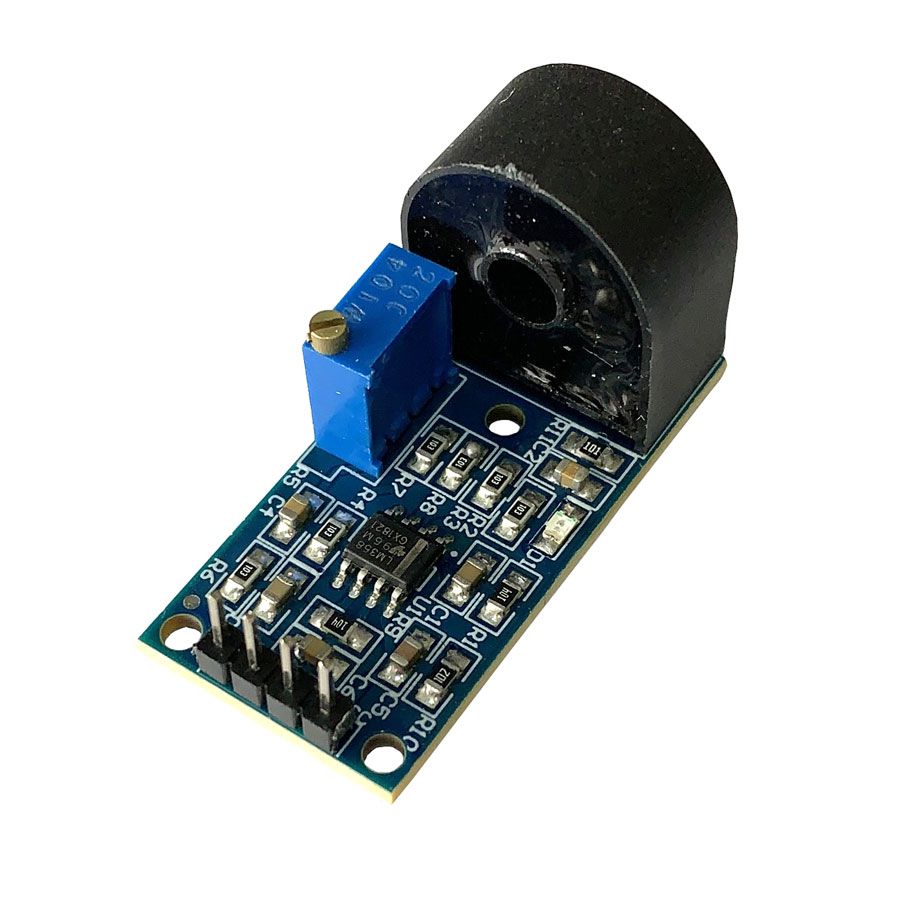

Módulo Sensor de Corrente AC 5A não invasivo ZMCT103C

Código: PL-306

O Módulo Sensor de Corrente AC 5A Não Invasivo ZMCT103C embarca um sensor de corrente alternada não invasivo ZMCT103C, que tem função de realizar medições de corrente CA sem a necessidade de estar inserido em série com o circuito. Ele possui um furo central por onde o condutor cuja corrente será medida passa, permitindo que o campo magnético do condutor produza no sensor uma corrente induzida. Essa corrente é proporcional(menor) à corrente do condutor, isso permite uma medição segura de corrente alternada.

Características:

• Transformador: ZMCT103C
• Corrente de entrada nominal: 5A
• Corrente de saída nominal: 5mA
• Fase (quando a entrada nominal): <= 20 (100 ohm)
• Proporção de 1000:1
• Faixa linear: 0-10A
• Linearidade: 0,2%
• Classe de precisão: 0,2
• Isolamento tensão: 3000V
• Material de vedação: Resina epóxi
• Montagem: PCB
• Temperatura de operação: -40 a 70 °C
• Tempo de resposta: 5 µs
• Dimensões: 19 x 23 x 25mm
• Peso: 7g

Itens Inclusos:
01 Módulo Sensor de Corrente AC 5A não invasivo ZMCT103C
