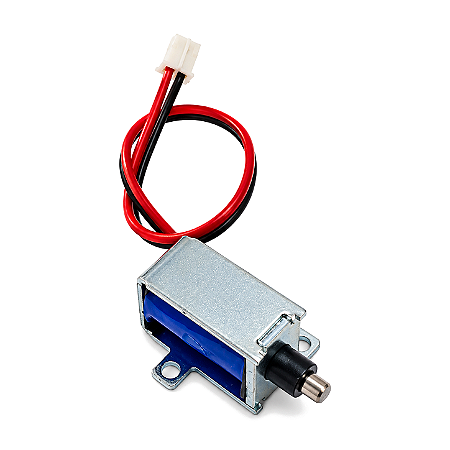

Mini Trava Eletromagnética Solenoide 12V LY-011C – Tranca e Fechadura Elétrica para Gavetas e Compartimentos

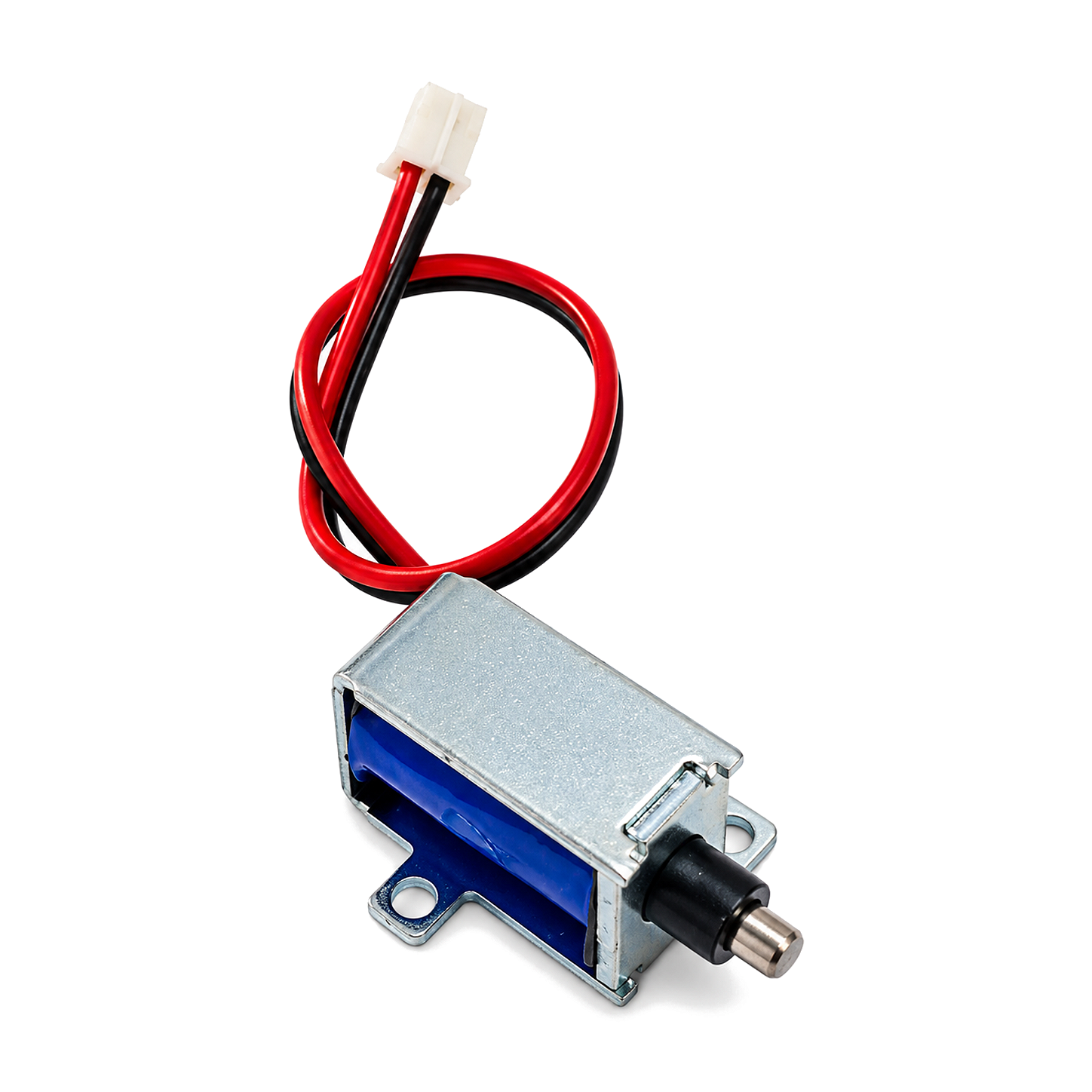

Mini Trava Eletromagnética Solenoide LY-011C, 12 V

A Mini Trava Eletromagnética Solenoide LY-011C de 12 V é indicada para a liberação elétrica de pequenos compartimentos, gavetas e mecanismos de automação. Com corpo compacto em ferro niquelado e bobina de cobre, permite integrar o travamento a um circuito de comando em projetos com pouco espaço disponível.

Ao receber alimentação em 12 V DC, o solenoide recolhe o pino, realizando um deslocamento de 3 mm. Quando a alimentação é interrompida, o pino retorna à posição estendida. Assim, a energia é aplicada durante o comando de liberação, enquanto o travamento depende do encaixe mecânico do pino no conjunto.

ATENÇÃO — TEMPO ENERGIZADO INFERIOR A 3 SEGUNDOS:
Conforme o datasheet SHMi, cada acionamento deve durar menos de 3 segundos. A trava é destinada ao uso intermitente e não deve permanecer energizada continuamente. Desligue a alimentação assim que ocorrer a liberação: a energização prolongada pode provocar superaquecimento e danificar a bobina. Preveja pausas para resfriamento entre os acionamentos; o datasheet não especifica o intervalo mínimo entre pulsos nem a frequência máxima de operação.

Características do Produto:
• Modelo: LY-011C
• Tipo: mini trava eletromagnética por solenoide
• Tensão de alimentação: 12 V DC (corrente contínua)
• Corrente de acionamento: 2 A
• Potência durante o acionamento: 24 W
• Curso do pino: 3 mm
• Funcionamento: pino recolhido com alimentação e estendido sem alimentação
• Regime de operação: intermitente, por pulsos curtos
• Tempo energizado por acionamento: inferior a 3 segundos
• Força inicial de atração informada: ≤ 0,6 N, referente ao acionamento do pino
• Material: corpo em ferro com revestimento de níquel e bobina de cobre
• Temperatura ambiente de operação: -20 °C a +65 °C
• Umidade relativa de operação: 5% a 90%
• Vida útil informada no datasheet: ≥ 200.000 ciclos
• Fixação por abas no corpo metálico
• Ligação por dois fios com conector

Dados de Isolamento:
• Classe de isolamento: F (155 °C)
• Resistência de isolamento: 100 MΩ, medida em 500 V DC
• Ensaio de tensão suportável do isolamento: 600 V AC por 1 segundo
Os valores de isolamento são parâmetros de ensaio e classificação do material. Para alimentar a trava, utilize 12 V DC e respeite a faixa de temperatura ambiente especificada.

Orientações de Instalação:
• Utilize fonte de 12 V DC capaz de fornecer os 2 A exigidos pela trava durante o acionamento, considerando também o consumo dos demais componentes do projeto.
• Dimensione o circuito de comando para a corrente da bobina e utilize proteção adequada para a carga indutiva. Em projetos com microcontrolador, acione a trava por um estágio de potência; não a alimente diretamente por um pino de sinal.
• Configure o comando para interromper a alimentação antes de completar 3 segundos.
• Instale o conjunto de modo que o pino possa se movimentar livremente, sem desalinhamento ou esforço lateral.

Aplicações:
• Liberação elétrica de pequenos compartimentos e gavetas
• Mecanismos compactos de travamento
• Protótipos de automação e controle de acesso
• Projetos didáticos de acionamento eletromecânico

Especificações elétricas, de operação e de isolamento conforme o datasheet SHMi LY011C, coluna da versão de 12 V.

Itens Inclusos:
01 Mini Trava Eletromagnética Solenoide LY-011C, 12 V
